کوپلینگ نری استیل پنوماتیک | پین استاندارد، اتصال محکم و مقاوم در برابر خوردگی
پارت نامبر: p

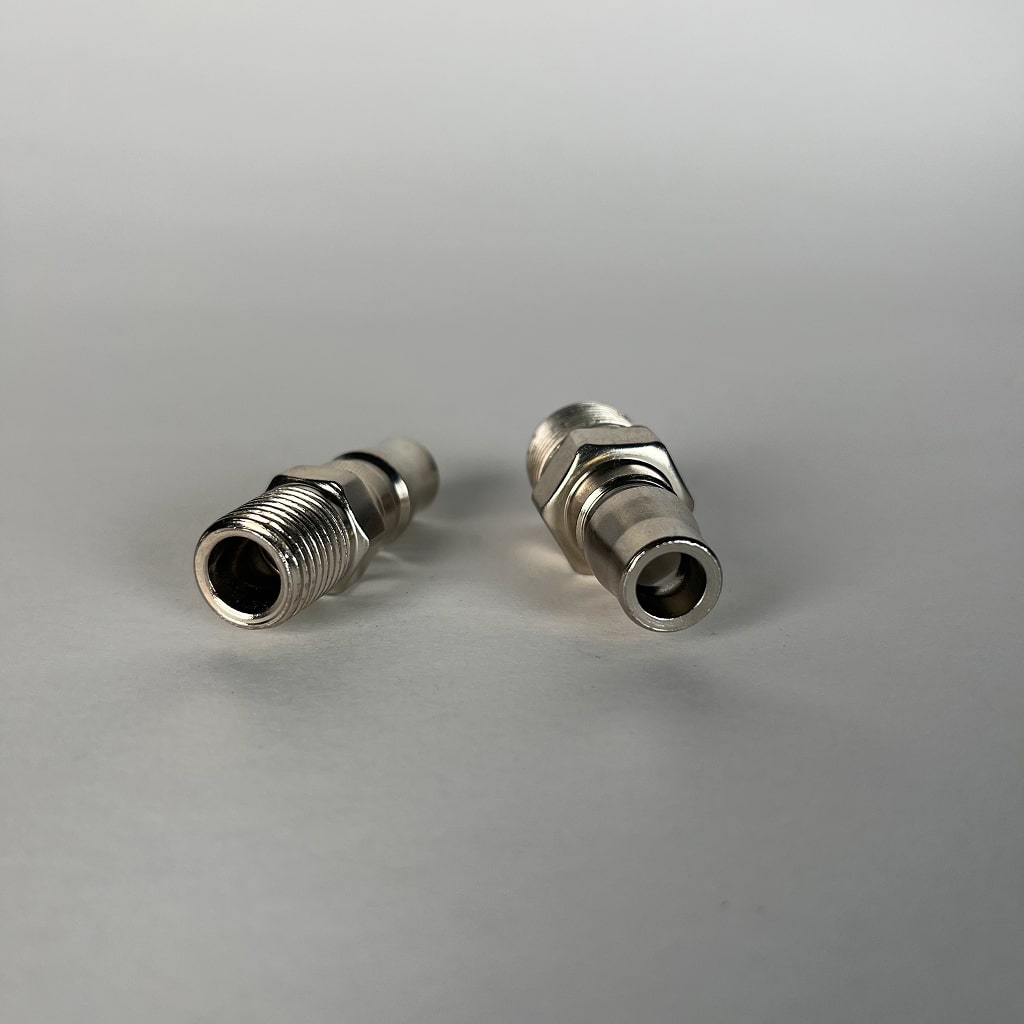

کوپلینگ نری استیل (Plug)، مکمل اصلی کوپلینگهای مادگی، که وظیفهی اتصال ابزارهای بادی، شلنگها و تجهیزات جانبی را به خط اصلی هوای فشرده بر عهده دارد. با ساختار مقاوم از استنلس استیل ضدزنگ، عملکردی بینقص در برابر رطوبت، مواد شیمیایی و فشار بالا تضمین میکند. این کوپلینگها در مدلهای شلنگخور (PH)، بیرون دنده (PM)، داخل رزوه (PF) و مهرهای (PP) تولید شده و با سر نری استاندارد، بهسرعت و بهصورت ضد نشتی به کوپلینگهای مادگی متصل میشوند. ایمنی بالا و طول عمر طولانی، ویژگی برجستهی این قطعات است.
کوپلینگ نری استیل: پایداری و اعتماد در لحظه اتصال
کوپلینگ نری پنوماتیک استیل، قطعهای کوچک اما حیاتی در هر شبکه هوای فشرده است که اطمینان از اتصال سریع و بدون نشتی بین ابزار (مانند بکس بادی، پیستوله رنگپاش و…) و خط لوله را فراهم میکند. جنس استنلس استیل این کوپلینگها، آنها را به انتخابی بیرقیب برای صنایعی تبدیل میکند که دوام، بهداشت و مقاومت در برابر عوامل محیطی در اولویت قرار دارد.
مزایای حیاتی کوپلینگ نری از جنس استیل:
ضد خوردگی مطلق: مقاومت کامل در برابر زنگزدگی ناشی از رطوبت، آب و چگالش هوا، و همچنین مواد شیمیایی تهاجمی.
عمر طولانی و استحکام بالا: قابلیت تحمل ضربه، سایش و فشارهای مکانیکی و هیدرولیکی بالا بدون تغییر شکل.
استاندارد بهداشتی: الزامی در کارخانجات تولید مواد غذایی، دارویی و پزشکی به دلیل قابلیت استریل شدن و عدم واکنش شیمیایی.
طراحی استاندارد: سر نری مطابق با استانداردهای رایج طراحی شده تا با انواع کوپلینگهای مادگی متناسب جفت شود.
مدلهای کوپلینگ نری استیل برای پوشش تمامی نیازها:
نری بیرون دنده (PM):
کاربرد: اتصال به تجهیزات یا لولههای دارای رزوه مادگی (مانند خروجی شیرها یا رگولاتورها).
مزیت: ایجاد یک نقطه اتصال سریع (Quick Connect) در سیستمهای ثابت.
نری داخل رزوه (PF):
کاربرد: اتصال به قطعات دارای رزوه نری (مانند اتصالات لولهای نری) و تبدیل آنها به سر نری کوپلینگ.
مزیت: امکان استفاده از اتصالات رزوه نری موجود در سیستم.
نری شلنگخور (PH):
کاربرد: اتصال مستقیم و سریع شلنگهای پنوماتیک به کوپلینگ.
مزیت: اتصال سریع و محکم شلنگ، بدون نیاز به ابزار یا رزوه.
نری مهرهای (PP):
کاربرد: اتصال به شلنگها یا لولهها با استفاده از یک اتصال مهرهای بسیار محکم و مقاوم در برابر لرزش.
مزیت: مناسب برای نقاطی با ارتعاش بالا یا لولهکشیهای دائمیتر که نیاز به باز و بسته شدن مکرر دارند.
🛠️ نکته فنی: کوپلینگهای نری (Plug) در واقع همان پین هستند که وارد سوکت مادگی میشوند و وظیفه انتقال هوای فشرده را به عهده دارند. انتخاب دقیق سایز رزوه یا شلنگ بر اساس پارت نامبر، برای جلوگیری از هرگونه نشت هوا حیاتی است.
| ردیف | پارت نامبر | نام کالا (سایز اتصال) | نوع کوپلینگ | نوع اتصال |
| ۱ | PM20 | نری بیرون دنده (۱/۴ اینچ) | رزوهای | رزوه نری |
| ۲ | PM30 | نری بیرون دنده (۳/۸ اینچ) | رزوهای | رزوه نری |
| ۳ | PM40 | نری بیرون دنده (۱/۲ اینچ) | رزوهای | رزوه نری |
| ۴ | PP20 | نری مهرهای (سایز ۸) | مهرهای | شلنگ/مهره |
| ۵ | PP30 | نری مهرهای (سایز ۱۰) | مهرهای | شلنگ/مهره |
| ۶ | PP40 | نری مهرهای (سایز ۱۲) | مهرهای | شلنگ/مهره |
| ۷ | PH20 | نری شلنگخور (سایز ۸) | شلنگخور | شلنگ مستقیم |
| ۸ | PH30 | نری شلنگخور (سایز ۱۰) | شلنگخور | شلنگ مستقیم |
| ۹ | PH40 | نری شلنگخور (سایز ۱۲) | شلنگخور | شلنگ مستقیم |
| ۱۰ | PF20 | نری داخل رزوه (۱/۴ اینچ) | رزوهای | رزوه مادگی |
| ۱۱ | PF30 | نری داخل رزوه (۳/۸ اینچ) | رزوهای | رزوه مادگی |
| ۱۲ | PF40 | نری داخل رزوه (۱/۲ اینچ) | رزوهای | رزوه مادگی |
سوالات متداول
کوپلینگ نری شلنگخور (PH) چگونه به شلنگ متصل میشود؟
این کوپلینگها دارای یک بخش دندانهدار یا خاردار هستند که پس از وارد شدن شلنگ به آن، با استفاده از یک بست شلنگ (Hose Clamp) یا پرس مناسب، شلنگ را به صورت بسیار محکم و ضد نشتی در جای خود قفل میکنند.
آیا میتوان از کوپلینگ نری استیل در سیستمهای هیدرولیک هم استفاده کرد؟
اگرچه جنس استیل مقاومت لازم را دارد، اما این کوپلینگها بر اساس استانداردهای پنوماتیک (هوای فشرده) طراحی شدهاند و ممکن است فشار و نوع جفتشوندگی آنها با الزامات سیستمهای هیدرولیک (سیالات) که معمولاً فشار کاری بسیار بالاتری دارند، متفاوت باشد. بهتر است برای هیدرولیک از کوپلینگهای مخصوص هیدرولیک استفاده شود.
اگر کوپلینگ نری دچار خوردگی شود، چه اتفاقی برای سیستم میافتد؟
در کوپلینگهای غیر استیل، خوردگی میتواند باعث ایجاد سوراخهای میکروسکوپی و نشتی هوا، افزایش مصرف انرژی کمپرسور و یا حتی گیر کردن پین نری در کوپلینگ مادگی شود. استفاده از مدل استیل از این مشکلات جلوگیری میکند.
تفاوت کوپلینگ نری بیرون دنده (PM) با نری داخل رزوه (PF) چیست؟
نری بیرون دنده (PM) دارای رزوه نری (Male Thread) در بیرون بدنه است و به تجهیزات دارای رزوه مادگی وصل میشود. در حالی که نری داخل رزوه (PF) دارای رزوه مادگی (Female Thread) است و برای اتصال به تجهیزات دارای رزوه نری به کار میرود.
چگونه میتوان پارت نامبر کوپلینگ نری مورد نیاز خود را تعیین کرد؟
باید دو عامل را در نظر بگیرید: سایز اتصال (مثلاً ۱/۴ اینچ یا شلنگ سایز ۱۰) و نوع اتصال (بیرون دنده، شلنگخور، داخل رزوه یا مهرهای). با تطبیق این دو مورد با جدول مشخصات فنی، پارت نامبر دقیق (مانند PM20 یا PH30) مشخص میشود.
