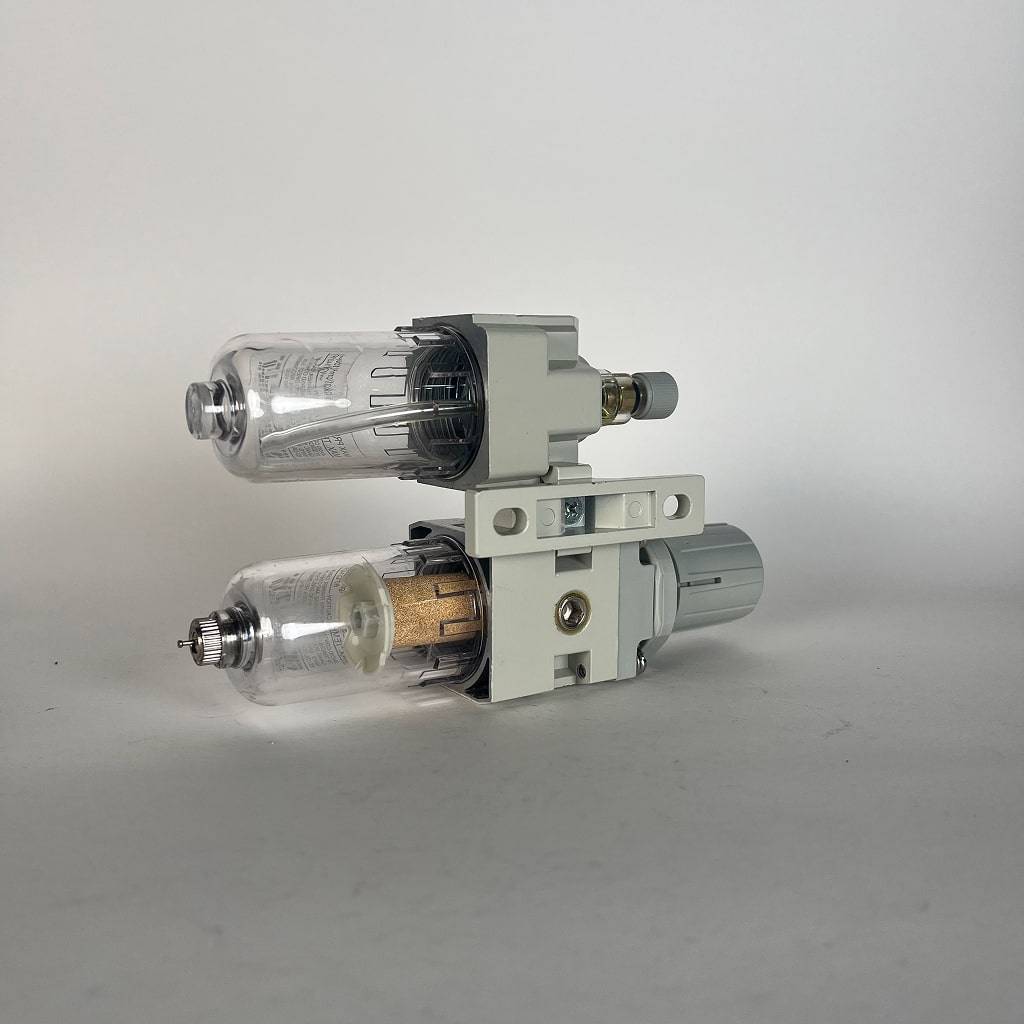

واحد مراقبت پنوماتیک (FRL) | تصفیه، تنظیم فشار و روانکاری هوشمند برای سیستمهای بادی
پارت نامبر: AFC
واحد مراقبت پنوماتیک که با نام FRL Unit (Filter-Regulator-Lubricator) نیز شناخته میشود، پرکاربردترین و ضروریترین تجهیز در ورودی هر سیستم هوای فشرده است. این مجموعه سهتایی، با ادغام فیلتر برای حذف ذرات و رطوبت، رگولاتور برای تثبیت فشار کاری مورد نیاز، و روغن زن برای روانکاری قطعات، کیفیت هوای ورودی به ابزارآلات و عملگرها را به بالاترین سطح میرساند. نصب واحد مراقبت، بزرگترین گام در جهت جلوگیری از خرابیهای ناگهانی، افزایش طول عمر مفید تجهیزات و حفظ راندمان خطوط تولید و مونتاژ است. این واحدها در سایزهای مختلف پورت، از 1/4 تا $1 اینچ و بالاتر، برای تمام کاربردهای صنعتی در دسترس هستند.
اهمیت واحد مراقبت پنوماتیک در حفظ سلامت سیستم
در سیستمهای پنوماتیک، کیفیت هوای فشرده مستقیماً بر عملکرد، دقت و طول عمر تمام قطعات متکی است. هوای خروجی از کمپرسور اغلب حاوی آلایندههایی مانند گرد و غبار، ذرات روغن و مهمتر از همه، رطوبت متراکم است. اگر این آلایندهها بدون تصفیه و کنترل فشار وارد سیستم شوند، به سرعت باعث سایش، خوردگی و افت شدید راندمان خواهند شد.
واحد مراقبت (FRL Unit) پاسخی جامع به این چالشها است. این مجموعه سهکاره، تضمین میکند که هوای ورودی به تجهیزات، کاملاً تمیز، با فشار ثابت و تنظیمشده و در صورت نیاز، بهطور مناسب روانکاریشده باشد.
عملکرد سه گانه واحد مراقبت:
فیلتر (Filter): اولین بخش است که وظیفه به دام انداختن ذرات جامد و حذف رطوبت تقطیر شده (آب) را بر عهده دارد. با پاکسازی هوا، از آسیب به آببندها و مجاری ریز شیرهای کنترلی جلوگیری میکند.
رگولاتور (Regulator): در قسمت میانی قرار دارد و وظیفه آن تنظیم و تثبیت فشار خروجی است. این بخش، فشار بالای خط اصلی را به فشار کاری ایمن و مورد نیاز ابزار یا عملگر تبدیل کرده و آن را در برابر نوسانات کمپرسور، ثابت نگه میدارد.
روغن زن (Lubricator): در سیستمهایی که نیاز به روانکاری دارند (مانند برخی سیلندرها و ابزارآلات بادی)، روغن زن مقدار کنترلشدهای از روغن مخصوص پنوماتیک را به جریان هوا تزریق میکند تا قطعات متحرک دچار سایش نشوند.
مزایای استفاده از واحدهای مراقبت استاندارد
حداکثر طول عمر: به طور مستقیم، عمر مفید سیلندرها، شیرها و ابزارآلات بادی را افزایش میدهد.
افزایش ایمنی: کنترل دقیق فشار کاری توسط رگولاتور، از عملکرد در فشارهای ناایمن جلوگیری میکند.
عملکرد یکنواخت: تضمین میکند که دستگاههای شما همیشه با فشار بهینه کار کنند و راندمان تولید حفظ شود.
نصب آسان: طراحی ماژولار و یکپارچه، نصب سریع و نگهداری سادهای را فراهم میکند.
برای انتخاب صحیح، باید به سایز پورت (مطابق با دبی خط) و نوع عملکرد (مدلهای دو تکه یا سهتکه) توجه نمایید.
| ردیف | پارت نامبر (Part Number) | نام کالا/مشخصه اصلی | سایز | نوع واحد (تعداد قطعات) |
| ۱ | AFC2000 | واحد مراقبت | ۱/۴ اینچ (G1/4″) | سهتکه (Filter+Regulator+Lubricator) |
| ۲ | BFC4000 | واحد مراقبت | ۱/۲ اینچ (G1/2″) | سهتکه (Filter+Regulator+Lubricator) |
| ۳ | AC2010-02 | واحد مراقبت | ۱/۴ اینچ (G1/4″) | سهتکه |
| ۴ | AC3010-03 | واحد مراقبت | ۳/۸ اینچ (G3/8″) | سهتکه |
| ۵ | AC4010-04 | واحد مراقبت | ۱/۲ اینچ (G1/2″) | سهتکه |
| ۶ | AC4010-06 | واحد مراقبت | ۳/۴ اینچ (G3/4″) | سهتکه |
| ۷ | AC5010-10 | واحد مراقبت | ۱ اینچ (G1″) | سهتکه |
| ۸ | QSL+QIU+QTY | واحد مراقبت | ۲ اینچ (G2″) | سه تکه صنعتی |
سوالات متداول
واحد مراقبت سهتکه (FRL) شامل چه بخشهایی است؟
واحد مراقبت سهتکه شامل فیلتر (Filter) برای حذف رطوبت و ذرات، رگولاتور (Regulator) برای تنظیم و تثبیت فشار هوای خروجی، و روغن زن (Lubricator) برای تزریق کنترلشده روغن به جریان هوا جهت روانکاری قطعات متحرک است.
آیا میتوان از واحد مراقبت بدون بخش روغن زن استفاده کرد؟
بله، در بسیاری از کاربردهای نوین و سیستمهایی که از شیرهای حساس استفاده میکنند، از واحدهای دو تکه (فیلتر-رگولاتور یا FR Unit) استفاده میشود یا بخش روغن زن (Lubricator) از مدار خارج میشود. این کار در سیستمهایی که نیازی به روانکاری ندارند یا باید با هوای عاری از روغن کار کنند، ضروری است.
در هنگام نصب واحد مراقبت، جهت جریان هوا باید چگونه باشد؟
واحد مراقبت باید به ترتیب قطعات (F \to R \to L) نصب شود. معمولاً جهت جریان هوا روی بدنه واحد با فلش (Arrow) مشخص شده است. مهم است که هوا ابتدا فیلتر شود، سپس فشار آن تنظیم گردد و در نهایت (در صورت نیاز) روغنکاری شود.

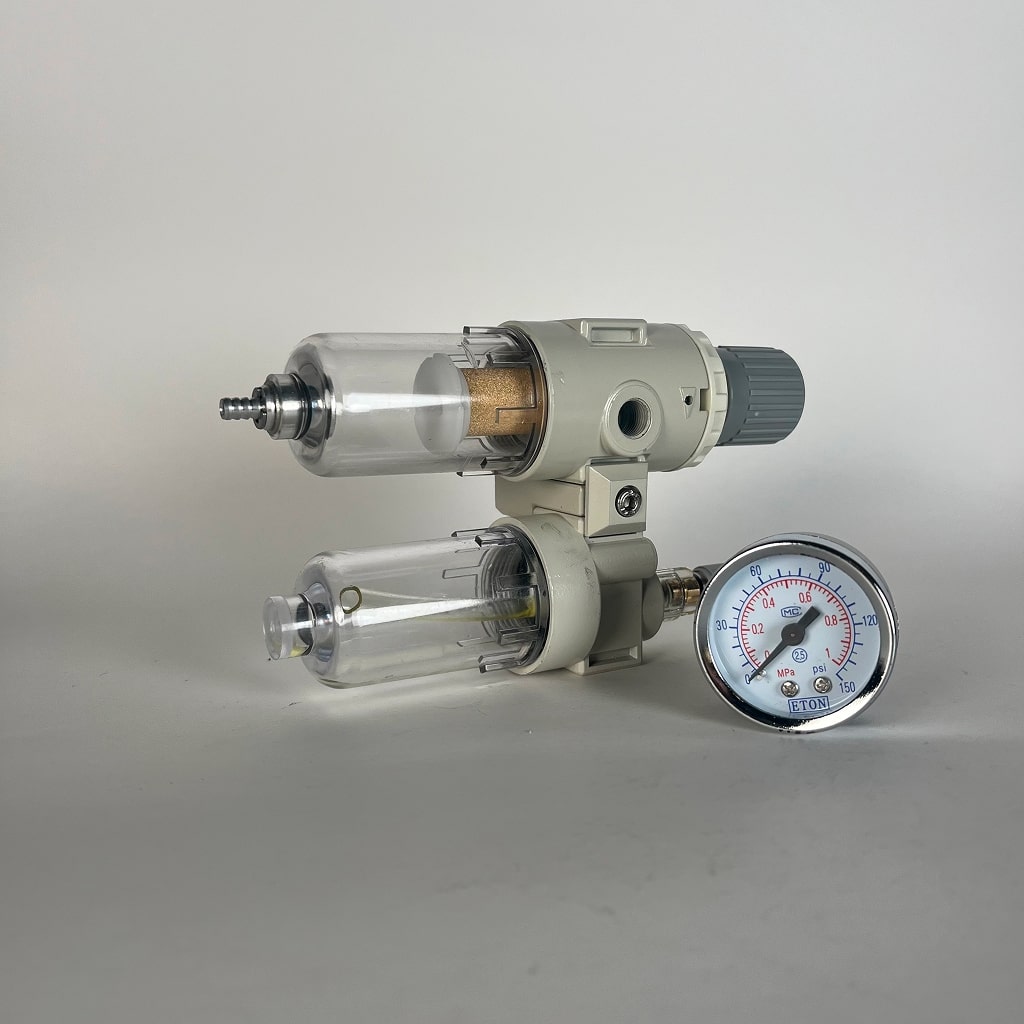

چرا گیج (درجه) فشار روی رگولاتور نصب میشود؟
گیج فشار روی رگولاتور، فشار خروجی و تنظیمشده را نشان میدهد. این فشار، همان فشار کاری است که به تجهیزات پنوماتیک شما (مانند سیلندر یا ابزار بادی) میرسد و باید متناسب با نیاز دستگاه تنظیم شود. فشار ورودی معمولاً توسط یک گیج جداگانه (اگر در سیستم وجود داشته باشد) اندازهگیری میشود.
چگونه اندازه مناسب واحد مراقبت را انتخاب کنیم؟
انتخاب سایز مناسب واحد مراقبت (مانند 1/4اینچ، 1/2 اینچ و…) بر اساس حداکثر دبی هوای مورد نیاز (Flow Rate) در سیستم شما صورت میگیرد. اگر واحد مراقبت خیلی کوچک باشد، دچار افت فشار خواهید شد و اگر بیش از حد بزرگ باشد، توجیه اقتصادی نخواهد داشت. به طور کلی سایز پورت باید با سایز خط لوله مطابقت داشته باشد.
