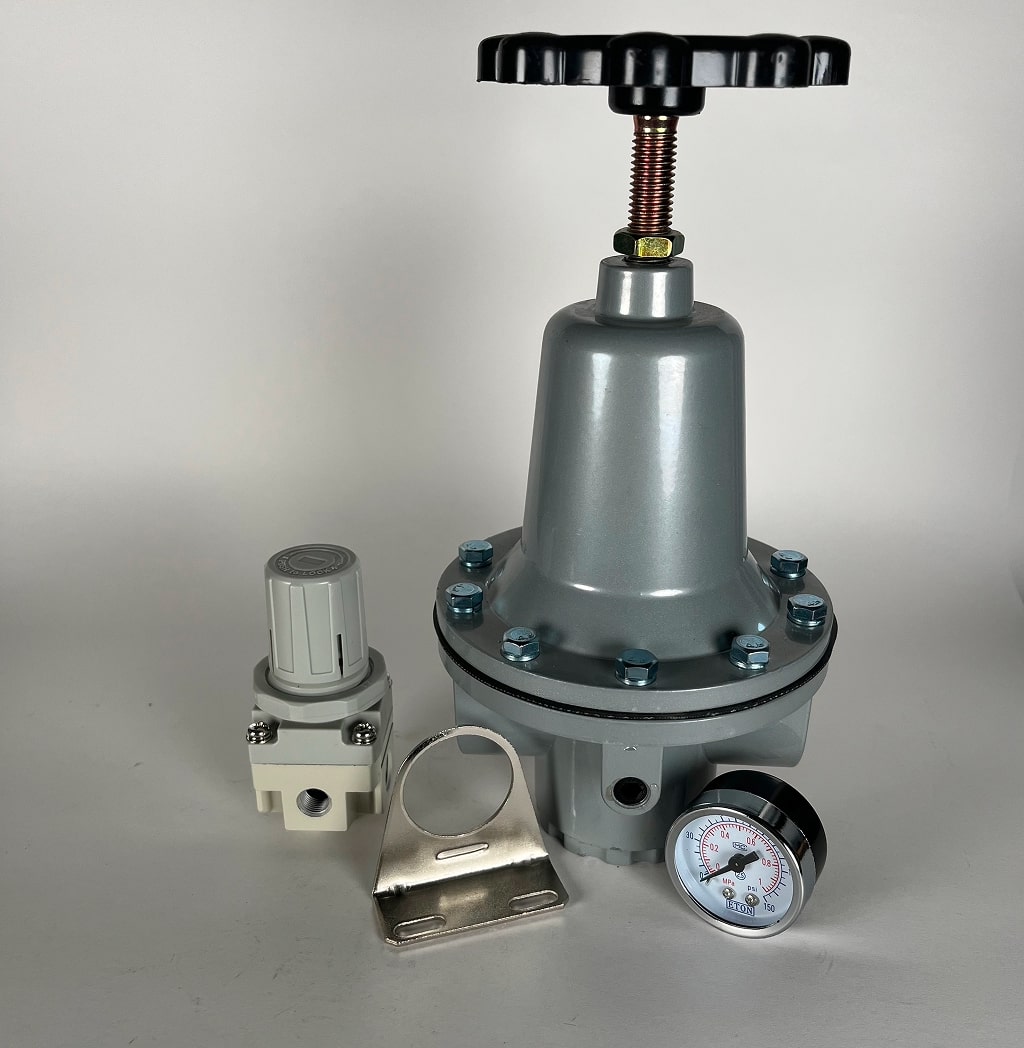

فیلتر رگلاتور پنوماتیک | کنترل فشار دقیق و تصفیه همزمان هوای فشرده
فیلتر رگلاتور پنوماتیک، یک واحد ترکیبی دو منظوره است که برای بهینهسازی کیفیت و پایداری هوای فشرده در سیستمهای پنوماتیک طراحی شده. این قطعه حیاتی، با فیلتر کردن ذرات معلق و رطوبت، و سپس تنظیم دقیق فشار خروجی، طول عمر تجهیزات شما را افزایش و عملکرد خط تولید را تضمین میکند. این محصول با طراحی فشرده و بدنه مقاوم، فضای کمی اشغال کرده و نصب آن بر روی انواع کمپرسورها، خطوط مونتاژ و ابزارهای بادی امکانپذیر است، که در نهایت منجر به حرکت یکنواخت، کارکرد مطمئن و کاهش هزینههای تعمیر و نگهداری میشود.
فیلتر رگلاتور پنوماتیک: دو عملکرد حیاتی در یک مجموعه
در دنیای صنعت پنوماتیک، کیفیت هوا و پایداری فشار، دو عامل کلیدی برای تضمین عملکرد صحیح، دوام طولانی و دقت سیستمها هستند. فیلتر رگلاتور (Filter Regulator) پاسخی هوشمندانه به این نیازها است؛ ترکیبی از یک فیلتر برای حذف آلودگیها و یک رگلاتور برای تثبیت فشار، که در یک واحد جمع و جور گردآوری شده است.
عملکرد و مزایای کلیدی
تصفیه برتر هوا: بخش فیلتر، با جداسازی ذرات جامد و قطرات آب (رطوبت) از هوای فشرده، از آسیب رسیدن به شیرهای پنوماتیک، جکها و ابزارآلات حساس جلوگیری میکند.
کنترل دقیق فشار: بخش رگلاتور، با استفاده از پیچ تنظیم دقیق، فشار ورودی متغیر کمپرسور را به یک فشار خروجی ثابت و مورد نیاز سیستم تبدیل میکند. این ثبات فشار برای فرآیندهایی که نیاز به نیروی یکنواخت دارند، ضروری است.
طراحی کمجا (Space-Saving): ترکیب دو واحد در یک محفظه، باعث میشود فضای کمتری در تابلوی پنوماتیک یا خطوط تولید اشغال شود.
بدنه مقاوم و بادوام: متریال با کیفیت در ساخت بدنه، مقاومت عالی در برابر فشارهای بالا و محیطهای صنعتی را تضمین میکند.
سهولت در نظارت: مخزن شفاف تعبیهشده در قسمت فیلتر، امکان مشاهده بصری میزان رطوبت و آلودگیهای جمعآوری شده را فراهم میآورد.
کاربردها در صنایع مختلف
فیلتر رگلاتورها جزء جداییناپذیر در تمامی سیستمهای مصرفکننده هوای فشرده هستند. برخی از مهمترین کاربردهای آنها عبارتند از:
خطوط مونتاژ و تولید: برای تغذیه ابزارآلات بادی و یونیتهای پردازشی.
دستگاههای CNC و رباتیک: تضمین فشار ثابت برای حرکتهای دقیق و حساس.
سیستمهای بستهبندی: کنترل سرعت و نیروی جکهای بستهبندی.
کارگاههای خدماتی و تعمیراتی: استفاده در کمپرسورها برای تأمین هوای تمیز و تنظیمشده برای رنگپاشی یا ابزارهای دستی.
چگونه مدل مناسب را انتخاب کنیم؟
انتخاب مدل مناسب بستگی به عواملی چون حجم عبوری هوا (دبی) و سایز پورت ورودی/خروجی سیستم شما دارد. در جدول مشخصات فنی زیر، میتوانید مدلهای مختلف موجود را بررسی کرده و بر اساس سایز لوله یا ماکزیمم فشار مورد نیاز سیستم خود، بهترین گزینه را انتخاب کنید.
| توضیحات مدل | حداکثر فشار کاری (تقریبی) | سایز پورت | نام کالا (توضیحی) | پارت نامبر | ردیف |

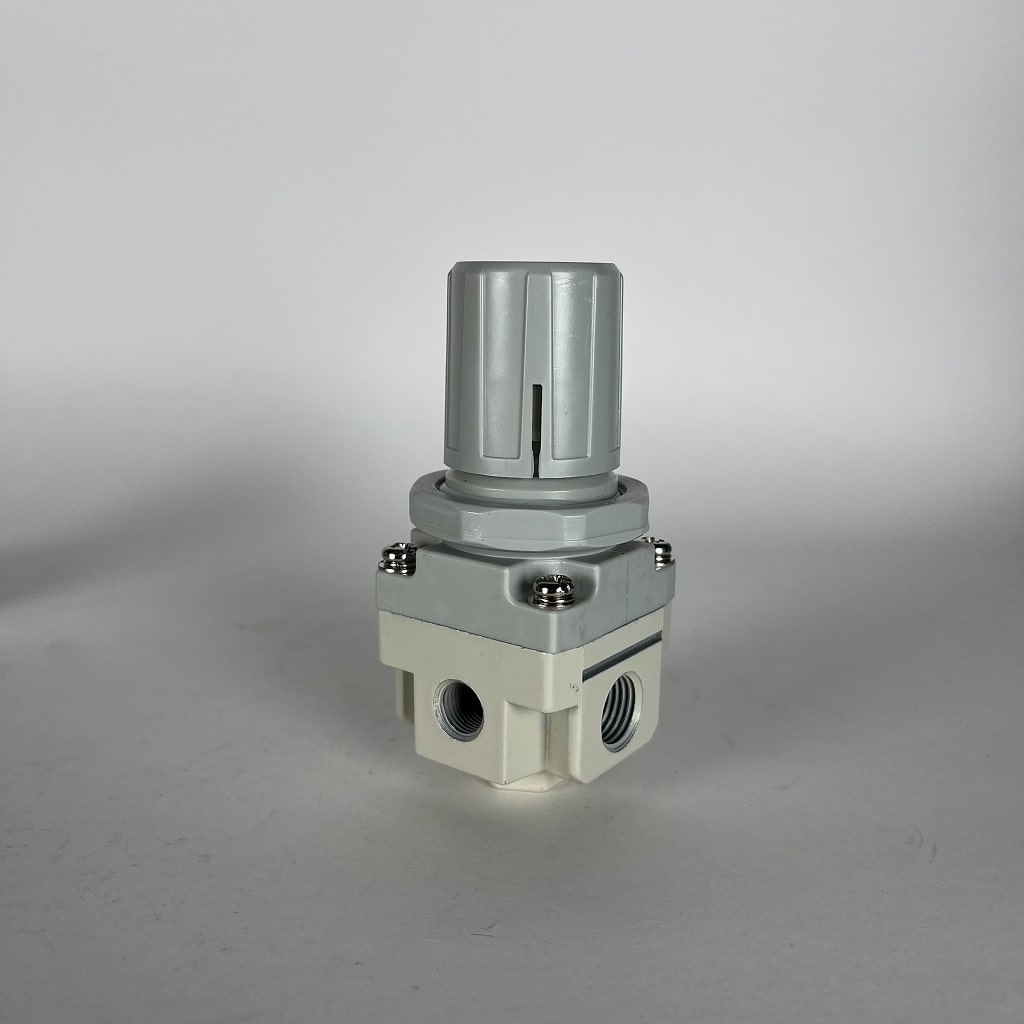

| مناسب برای ابزارهای بادی سبک و سیستمهای کوچک. | ۱۰ بار | ۱/۴ اینچ | فیلتر رگلاتور طرح SMC | AR2000-02 | ۱ |
| رایجترین سایز برای خطوط اصلی و مصارف صنعتی متوسط. | ۱۰ بار | ۱/۲ اینچ | فیلتر رگلاتور طرح SMC | AR4000-04 | ۲ |
| مناسب برای خطوط انتقال هوای فشرده با دبی بالا. | ۱۰ بار | ۱ اینچ | فیلتر رگلاتور طرح SMC | AR5000-10 | ۳ |

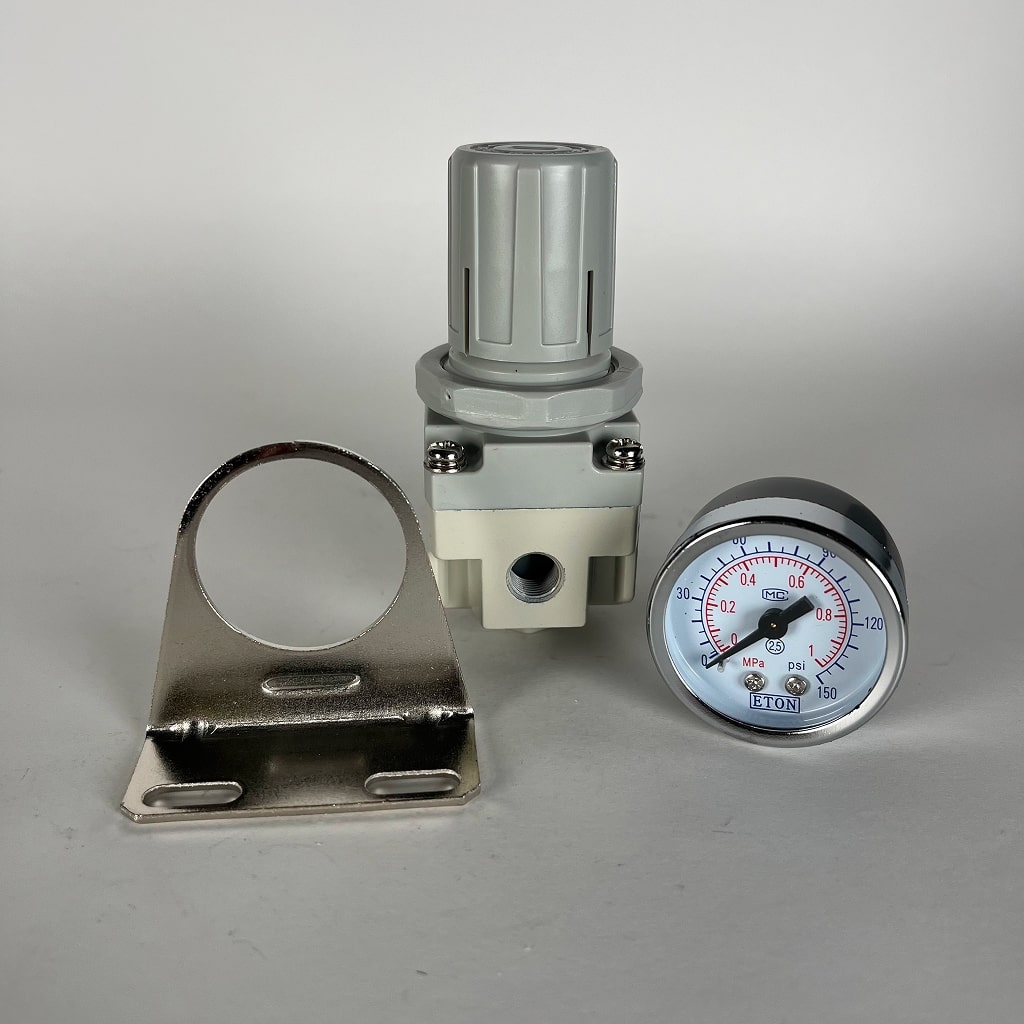

| با گیج فشار (درجه)؛ عملکرد دقیق و صنعتی. | ۱۰ بار | ۱/۴ اینچ | رگلاتور طرح نرگرن | R07-200-RNKG | ۴ |
| مدل اقتصادیتر، بدون نمایشگر فشار. | ۱۰ بار | ۱/۴ اینچ | رگلاتور طرح نرگرن | R07-200-RNKG (بدون گیج) | ۵ |

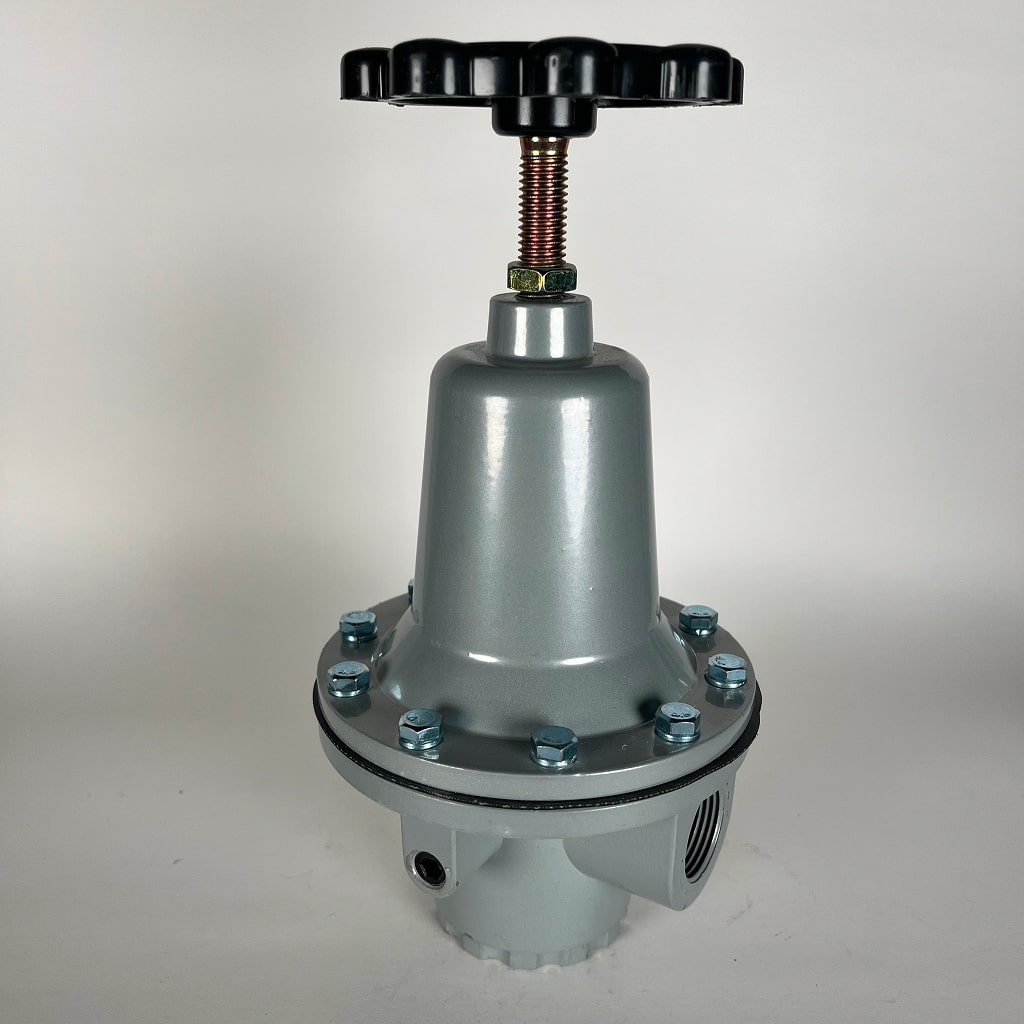

| طراحی فشرده و اقتصادی، مناسب فضاهای محدود. | ۱۰ بار | ۱/۲ اینچ | رگلاتور خمرهای | QTY-15 | ۶ |
| افزایش دبی هوا نسبت به مدل ۱/۲ اینچ. | ۱۰ بار | ۳/۴ اینچ | رگلاتور خمرهای | QTY-20 | ۷ |
| مدل پرقدرت برای کاربردهای صنعتی سنگین. | ۱۰ بار | ۱ اینچ | رگلاتور خمرهای | QTY-25 | ۸ |
| بالاترین دبی برای خطوط انتقال بسیار بزرگ. | ۱۰ بار | ۲ اینچ | رگلاتور خمرهای | QTY50 | ۹ |
| مناسب برای سیستمهای خاص با نیاز به فشار ورودی بسیار بالا. | ۴۰ بار | ۱/۲ اینچ | رگلاتور پرفشار ۴۰ باری | QTYH-15 | ۱۰ |
| مدل پرفشار برای دبیهای بالا. | ۴۰ بار | ۱ اینچ | رگلاتور پرفشار ۴۰ باری | QTYH-25 | ۱۱ |
سوالات متداول
فیلتر رگلاتور پنوماتیک دقیقاً چه تفاوتی با رگلاتور ساده دارد؟
رگلاتور ساده تنها وظیفه تنظیم فشار هوا را بر عهده دارد. اما فیلتر رگلاتور یک قدم فراتر میرود؛ علاوه بر تنظیم فشار، دارای یک فیلتر برای تصفیه هوا و حذف رطوبت و ذرات آلاینده نیز میباشد. این ترکیب، کیفیت هوای خروجی را به مراتب بالاتر میبرد.
چه زمانی باید آب جمع شده در مخزن فیلتر را تخلیه کرد؟
تخلیه آب (Condensate) باید به صورت منظم انجام شود. در مدلهای دستی، به محض اینکه سطح آب به نشانگر ماکزیمم برسد، باید آن را تخلیه کنید. در مدلهای دارای تخلیه خودکار، این کار به صورت اتوماتیک انجام میشود.
چرا وجود فیلتر رگلاتور در سیستمهای پنوماتیک ضروری است؟
هوای فشرده معمولاً حاوی رطوبت، روغن و ذرات ریز است. این آلایندهها باعث خوردگی و سایش قطعات داخلی سیلندرها و شیرآلات شده و عملکرد سیستم را مختل میکنند. فیلتر رگلاتور با تأمین هوای تمیز و فشار ثابت، از این آسیبها جلوگیری کرده و عمر مفید قطعات را به شکل چشمگیری افزایش میدهد.
منظور از "طرح SMC" یا "طرح نرگرن" در نام برخی مدلها چیست؟
این اصطلاحات به این معنی است که محصول از نظر ابعاد، شکل ظاهری، و استانداردهای فنی با نمونههای اصلی برندهای معتبر جهانی (مانند SMC یا Norgren) مطابقت دارد و به لحاظ عملکردی جایگزینی اقتصادی و قابل اعتماد برای آنها محسوب میشود.
آیا رگلاتورهای ۴۰ باری میتوانند برای فشار زیر ۱۰ بار نیز استفاده شوند؟
بله، رگلاتورهای ۴۰ باری توانایی تحمل فشار ورودی تا ۴۰ بار را دارند. با این حال، میتوانند برای تنظیم دقیق فشار خروجی در محدودههای پایینتر (مثلاً از ۰ تا ۱۰ بار) نیز به کار روند. مزیت استفاده از آنها، دوام و استحکام بالاتر در برابر نوسانات فشار احتمالی است.
