میکروسوییچ پنوماتیک | کلید فرمان مکانیکی برای کنترل دقیق و سریع جریان هوا
پارت نامبر: MSV
میکروسوییچ پنوماتیک، یک کلید فرمان مکانیکی حساس است که به محض برخورد فیزیکی یا رسیدن یک قطعه متحرک به نقطه مشخص، سیگنال قطع و وصل را برای کنترل سریع و دقیق جریان هوا در سیستمهای پنوماتیک ارسال میکند. این تجهیز حیاتی، با ساختار مقاوم و ابعاد جمعوجور، برای اعلام موقعیت و فرماندهی در دستگاههای اتوماسیون، خطوط تولید و سیلندرهای پنوماتیک طراحی شده است. عملکرد سریع و پایداری بالا، آن را به انتخابی مطمئن برای افزایش دقت و کارایی در مدارات کنترلی تبدیل کرده است.
میکروسوییچ پنوماتیک: ستون اصلی فرماندهی در سیستمهای اتوماسیون
میکروسوییچ (Microswitch) در صنعت پنوماتیک، نقشی حیاتی و کلیدی در حلقهی کنترل و بازخورد سیستم ایفا میکند. این قطعه، اساساً یک شیر کنترل کوچک است که به جای تحریک الکتریکی، از طریق نیروی مکانیکی خارجی (مانند برخورد با پیستون جک یا قطعهی متحرک دستگاه) فعال میشود. وظیفهی اصلی آن، ارسال یک سیگنال “موقعیت” به مدار کنترلی یا یک شیر دیگر است تا فرآیند بعدی آغاز، قطع یا تغییر کند.
عملکرد و ساختار فنی

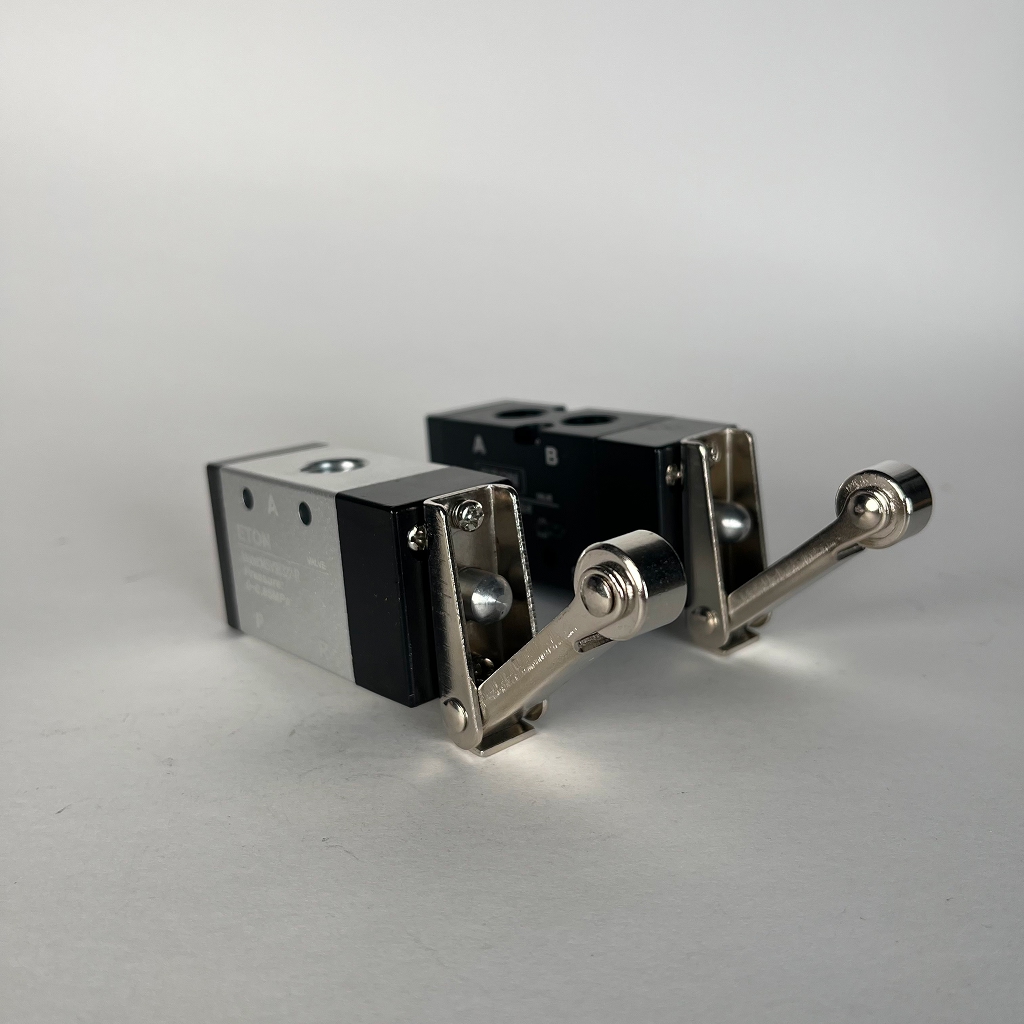

میکروسوییچهای پنوماتیک در انواع مختلف (مانند 2/3 و 2/5) عرضه میشوند که هر کدام، مسیرهای ورودی و خروجی متفاوتی برای کنترل جریان هوا دارند.
عملکرد مکانیکی و قابل اعتماد: این کلیدها از یک محرک مکانیکی (اغلب اهرم یا پیستون کوچک) تشکیل شدهاند که با کمترین میزان جابجایی یا فشار، وضعیت داخلی شیر را تغییر داده و مسیر هوا را هدایت میکند.
پاسخدهی سریع: به دلیل مکانیسم ساده و مستقیم، میکروسوییچها واکنشهای بسیار سریعی در مقایسه با برخی سنسورهای دیگر دارند، که برای فرآیندهای صنعتی با سرعت بالا ایدهآل است.
متریال مقاوم: برای اطمینان از عمر طولانی در محیطهای صنعتی سخت و پر از گرد و غبار، بدنه این قطعات از جنس آلیاژهای مقاوم یا پلاستیکهای صنعتی ساخته میشود.
مزایای استفاده از میکروسوییچ پنوماتیک
استفاده از میکروسوییچها در طراحی مدارهای پنوماتیک مزایای متعددی دارد که شامل موارد زیر است:
دقت بالا در تعیین موقعیت: مناسب برای استفاده در انتهای کورس جکهای پنوماتیک برای اعلام دقیق موقعیت باز یا بسته بودن.
نصب و نگهداری آسان: به دلیل ساختار ساده، نصب آنها سریع بوده و تعویض یا سرویسکاری آنها کمهزینه است.
استحکام مکانیکی بالا: در برابر ضربههای مکرر و استفاده طولانیمدت صنعتی مقاومت خوبی از خود نشان میدهند.
تنوع عملکردی: مدلهای مختلف 2/3 و 2/5 امکان طراحی مدارات کنترلی پیچیده و انعطافپذیر را فراهم میآورد.
کاربردهای رایج در صنعت
میکروسوییچهای پنوماتیک تقریباً در هر سیستم اتوماسیون صنعتی که از هوای فشرده استفاده میکند، یافت میشوند:
ماشینآلات بستهبندی: برای کنترل و شمارش محصولات.
خطوط مونتاژ و نوار نقاله: جهت تشخیص حضور یا عدم حضور قطعه و ارسال فرمان توقف یا حرکت.
سیلندرهای پنوماتیک: به عنوان سنسور محدودکنندهی کورس.
دستگاههای پرس و فرمدهی: برای اطمینان از انجام کامل فرآیند.
| ردیف | پارت نامبر (کد کالا) | نام کالا | نوع عملکرد / سایز پورت | نوع اتصال |
| 1 | MSV86522-R | میکروسوییچ 2-5 1/4 | 5-2 (دو طرفه) / اتصال 1/4 | مادگی |
| 2 | MSV98322-R | میکروسوییچ 2-3 1/4 | 3-2 (یک طرفه) / اتصال 1/4 | مادگی |

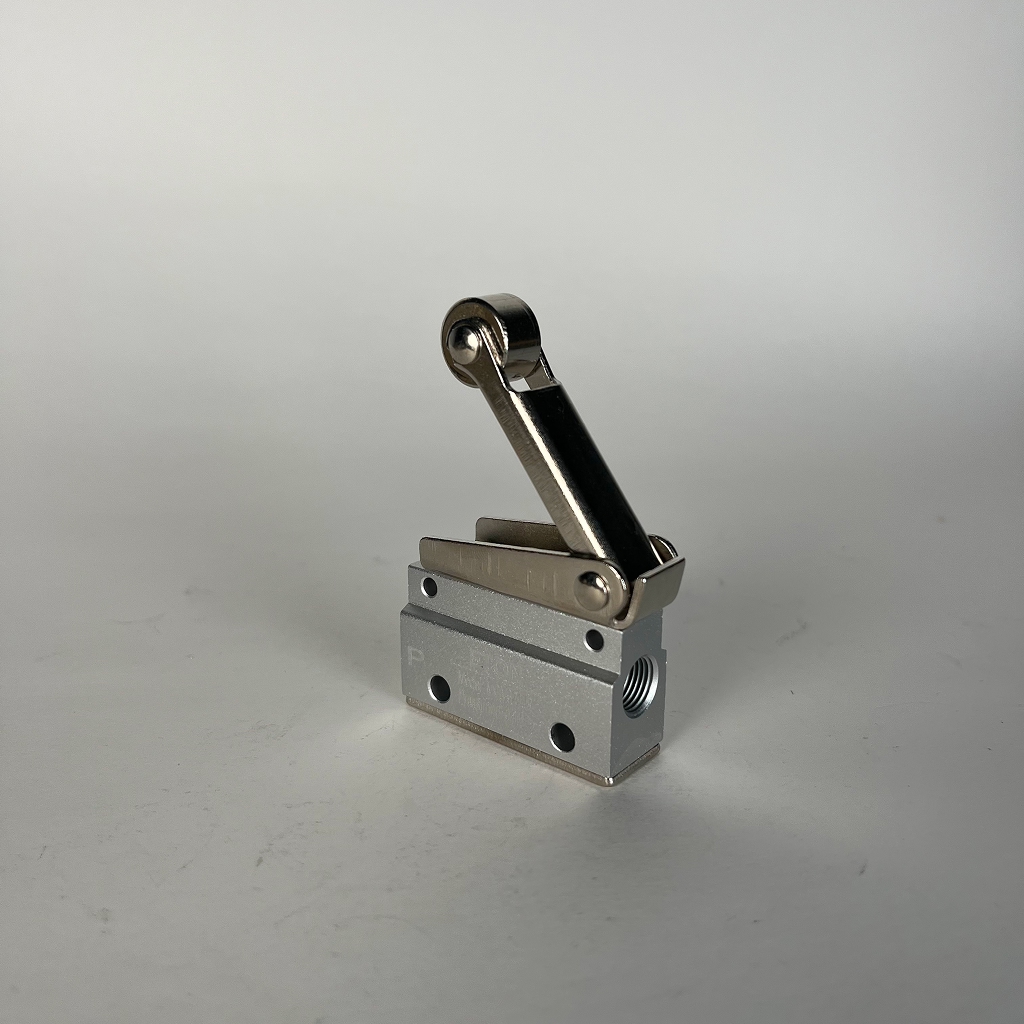

| 3 | MOV321-R | میکروسوییچ MOV | 3-2 (یک طرفه) / نوع محرک اهرمی 1/8 | مادگی |
سوالات متداول
تفاوت اصلی بین میکروسوییچ 2/3 و 2/5 چیست؟
میکروسوییچ 2-3 (سه ورودی و خروجی با دو وضعیت) امکان کنترل جریان را فراهم میکند و برای عملکردهای یک طرفه مناسب است. میکروسوییچ 2-5 (پنج ورودی و خروجی با دو وضعیت) امکان کنترل جریان را فراهم میکند و برای عملکردهای دوطرفه مناسب است.
آیا میتوان میکروسوییچ پنوماتیک را جایگزین سنسور مگنت کرد؟
خیر، سنسورهای مگنتیک (رید سوئیچ) برای تشخیص موقعیت پیستونهای مگنتدار از طریق میدان مغناطیسی استفاده میشوند و تماسی نیستند. میکروسوییچها با تحریک مکانیکی و فیزیکی عمل میکنند و جایگزین سنسورهایی میشوند که نیاز به تماس مستقیم با قطعه دارند.
میکروسوییچ پنوماتیک در چه محیطهایی قابل استفاده است؟
به دلیل ساختار مکانیکی مقاوم و عدم وابستگی مستقیم به سیگنالهای الکتریکی، میکروسوییچها در تمام محیطهای صنعتی عملکرد قابل قبولی ارائه میدهند.
نحوه نصب و اتصال این قطعه به سیستم چگونه است؟
میکروسوییچها معمولاً از طریق پورتهای استاندارد پنوماتیک (معمولاً 1/4 اینچ) به لولههای هوا متصل میشوند. نصب فیزیکی آنها نیز به صورت پیچ و مهره یا نصب روی تابلوهای کنترلی است و باید در محلی قرار گیرند که محرک به راحتی و با اطمینان توسط قطعه متحرک فعال شود.
چه عواملی بر عمر مفید میکروسوییچ تأثیر میگذارد؟
عمر مفید میکروسوییچ عمدتاً تحت تأثیر تعداد چرخههای عملیاتی (تعداد دفعات فعال شدن)، میزان فشار وارده به محرک، و کیفیت هوای فشرده (میزان رطوبت و ذرات) قرار دارد. استفاده از فشار مناسب و هوای تصفیهشده، دوام آن را به شدت افزایش میدهد.
